Утельный обжиг
Процесс утельного обжига происходит в несколько этапов:
25-200°C – изделие постепенно и медленно нагревается, вода между слоями испаряется. Этап показательный: в это время можно увидеть, были ли допущены ошибки по время изготовления и предварительной сушки. Если погрешности были, то на поверхности появятся пузыри, неровности, трещины.
Важно, чтобы нагревание печи производилось равномерно, не допускался слишком интенсивный или медленный рост температуры. Оптимальная скорость – 70-100°C в час.
200-400°C – на этом этапе вся вода в слоях должна полностью испариться, а большая часть органических соединений устраниться. Оптимальная скорость роста температуры – 100°C в час. По достижении температуры в 400°C необходимо сделать двадцатиминутный перерыв для того, чтобы все газы удалились, а температура внутри печи стабилизировалась.
400-600°C – происходит выделение воды, которая входит в кристаллическую решётку минералов в составе глины.
600-800°C – температуру следует поднимать интенсивнее обычного – на 140-150°C в час. Это переходный период, когда старые структуры уже разрушились, а новые ещё не успели образоваться. Материал при такой температуре является наименее прочным.
800-1000°C – начало процесса спекания и образования керамических соединений. Глинистые минералы больше не разлагаются, а начинают взаимодействовать с другими элементами, образовывать новые связи. Происходит диффузия структур – химический процесс, сопровождающийся выделением газообразных веществ. Скорость обжига не должна выходить за рамки диапазона 75-100°C.
Охлаждение керамики чаще всего происходит естественным путём, после того как печь отключается. Не стоит открывать её, впуская более холодный воздух, иначе равномерность остывания нарушится.

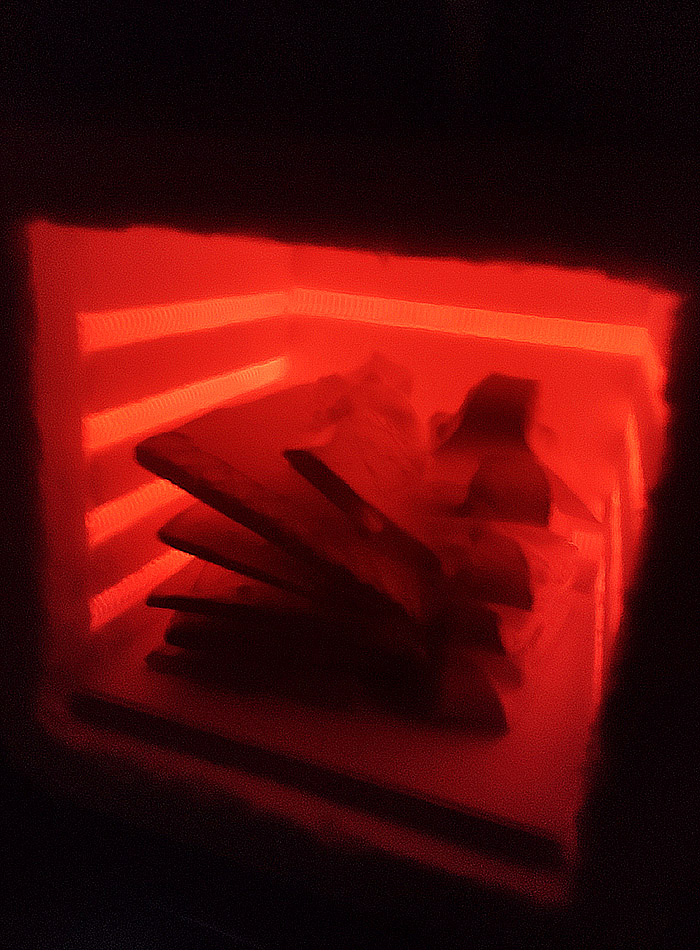

На фотографии запечатлено открытие одной из наших муфельных печей примерно при 600°C нагрева.
